平面變壓器
平面變壓器包括多層PCB型、銅箔型和多種繞組組合型，涵蓋了各種電源應用。 如DC/DC, AC/DC等；且還可為客戶定制各種形式和應用的平面變壓器，為客戶提供適合的解決方案和產品。 Specifications: ?Multilayer PCB For Transformer Winding ?High Consistency And Efficiency ?Low Profile,High Reliability ?Winding Structure : PCB Up To 24 Layers ?Typical Efficiency : 95%～99% ?Typical Topology : Forward/Flyback/Buck/Full Bridge/Half Bridge
網口類型
安裝方式
角度
端口數
內置變壓器
內置變壓器速率
傳輸速率
封裝類型
端口數
Pin腳個數
是否支持POE
POE功率
工作溫度范圍
產品系列
端口數量
是否帶散熱器
光管配置
PCB 端接方法
描述
屏蔽類型
封裝類型
尺寸L*W*H(mm)
感值(μH)
飽和電流（A）
溫升電流（A）
封裝尺寸
封裝類型
品牌
功率 (Watts)
輸出電壓
阻抗PRI:SE
類型
安裝方式
數據速率（最大值） (Gb/s)
鍍金厚度
鍍鎳厚度
高壓測試(Vrms)
感值
匝比(Line:Device)
產品尺寸L/W/H(mm)
Topology
Turns Ratio(Pri:Sec:Aux)
Pri Inductance (μH)±25%
LK Inductance Max (μH)
DCR Max (mΩ) Pri./Sec./Aux
HI-Pot （Vrms）
Solution
Speed
CM Impedance (ΩTyp/ΩMin、ΩTyp)
Inductance 100KHz/0.1V (μH)Min
產品尺寸L/W/H（mm）
產品類別
速率
端口數
接口模式
MAC接口支持電壓
溫度
封裝
尺寸
24 條搜索結果
| 圖片 | 料號 | 規格 | 安裝方式 | 角度 | 端口數 | 內置變壓器 | 內置變壓器速率 | 傳輸速率 | 封裝類型 | 端口數 | Pin腳個數 | 是否支持POE | POE功率 | 工作溫度范圍 | 類別 | 窗口 | 是否帶散熱器 | 是否帶導光柱 | 安裝方式 | 描述 | 屏蔽類型 | 封裝類型 | 尺寸L*W*H(mm) | 感值(μH) | 飽和電流(A) | 溫升電流(A) | 封裝尺寸 | 封裝類型 | 品牌 | 功率 (Watts) | 輸出電壓 | 應用類型 | 阻抗PRI:SEC | 類型 | 安裝方式 | SFP速率 | SFP鍍金厚度 | SFP鍍鎳厚度 | 高壓測試(Vrms) | 感值 | 匝比(Line:Device) | 音頻產品尺寸L/W/H(mm) | Topology | Turns Ratio(Pri:Sec:Aux) | Pri Inductance (μH)±25% | LK Inductance Max (μH) | DCR Max (mΩ) Pri./Sec./Aux | HI-Pot （Vrms） | Solution | Speed | PoE Rating | CM Impedance (Ω Typ) | Inductance 100KHz/0.1V (μH)Min | 產品尺寸L/W/H（mm） | 產品規格 | 速率 | 端口數 | 接口模式 | MAC 接口電壓 | 使用溫度 | 封裝 | 尺寸 | 下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

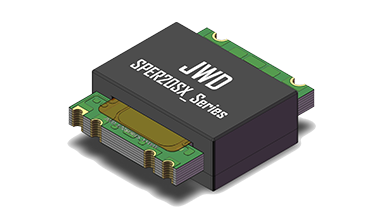

SPER20S6 | N/A | 1:0.166:0.666 | 18 | 0.5 | 35/1.6/220 | N/A |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SPER20S7 | N/A | 1:0.25:0.5 | 18 | 0.5 | 40/2.5/220 | N/A |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SPER20S8 | N/A | 1:0.5:0.5 | 18 | 0.5 | 40/8/220 | N/A |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SPER20S9 | N/A | 1:0.166:0.666 | 18 | 0.5 | 40/28/220 | N/A |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

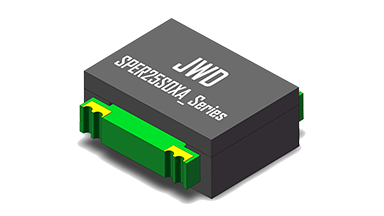

SPER25S01A | Full bridge | 4:1 | 85 | 0.05 | 3.8/0.3 | 1000 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SPER25S02A | Full bridge | 4:2 | 85 | 0.05 | 3.8/1.2 | 1000 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SPER25S03A | Full bridge | 4:3 | 85 | 0.05 | 3.8/2.5 | 1000 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SPER25S04A | Full bridge | 4:4 | 85 | 0.05 | 3.8/3.8 | 1000 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SPER25S05A | Full bridge | 4:5 | 85 | 0.05 | 3.8/7.2 | 1000 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SPER25S06A | Full bridge | 5:1 | 133 | 0.05 | 7.2/0.3 | 1000 |
|
